對夾式CPVC蝶閥 | 輕量化耐腐蝕解決方案

關鍵詞：全塑閥門 | 化工管道 | 緊湊安裝 | 零洩漏密封

一、産品概述

對夾式CPVC蝶閥是一種采用氯化聚氯乙烯（CPVC）材質制成的蝶閥，通過“對夾式”連接方式（無獨立法蘭）固定在管道法蘭之間。其核心優勢在于輕量化、耐化學腐蝕及緊湊設計，廣泛應用于化工、水處理、食品醫藥等行業的流體控制系統。

二、核心特點

材質特性

耐腐蝕性：CPVC材質可耐受強酸、強堿、鹽溶液及多種有機溶劑（如鹽酸、硫酸、氯氣），适合化工、電鍍等高腐蝕性介質。

耐溫性：工作溫度範圍**-40℃~95℃**，短期耐受峰值溫度可達110℃。

輕量化：重量僅爲同規格金屬閥門的1/4，降低管道支撐負擔，便于搬運安裝。

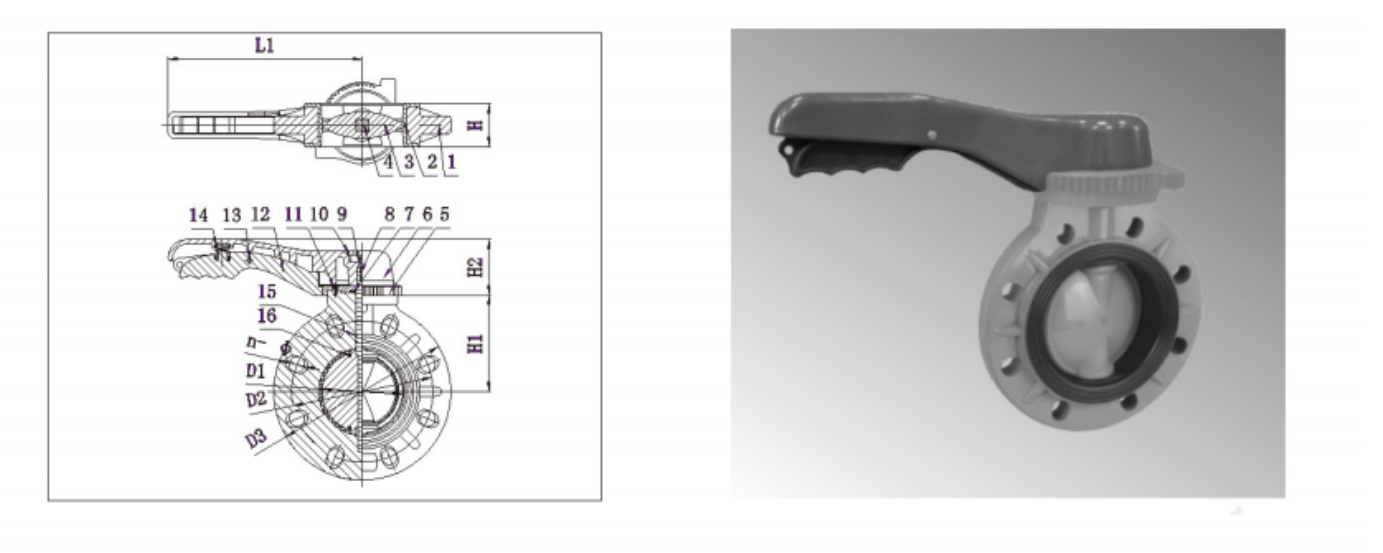

結構設計

對夾式連接：閥體無法蘭，直接通過螺栓夾持在管道法蘭間，節省安裝空間，适合狹窄環境。

雙偏心結構：閥闆與閥軸采用偏心設計，減少摩擦磨損，延長使用壽命（部分高端型号）。

密封性能：閥座采用EPDM/FPM橡膠或PTFE材料，實現雙向密封，洩漏等級達VI級（零洩漏）。

驅動方式

标配手柄操作，可定制蝸輪、氣動或電動執行器，适配自動化控制系統。

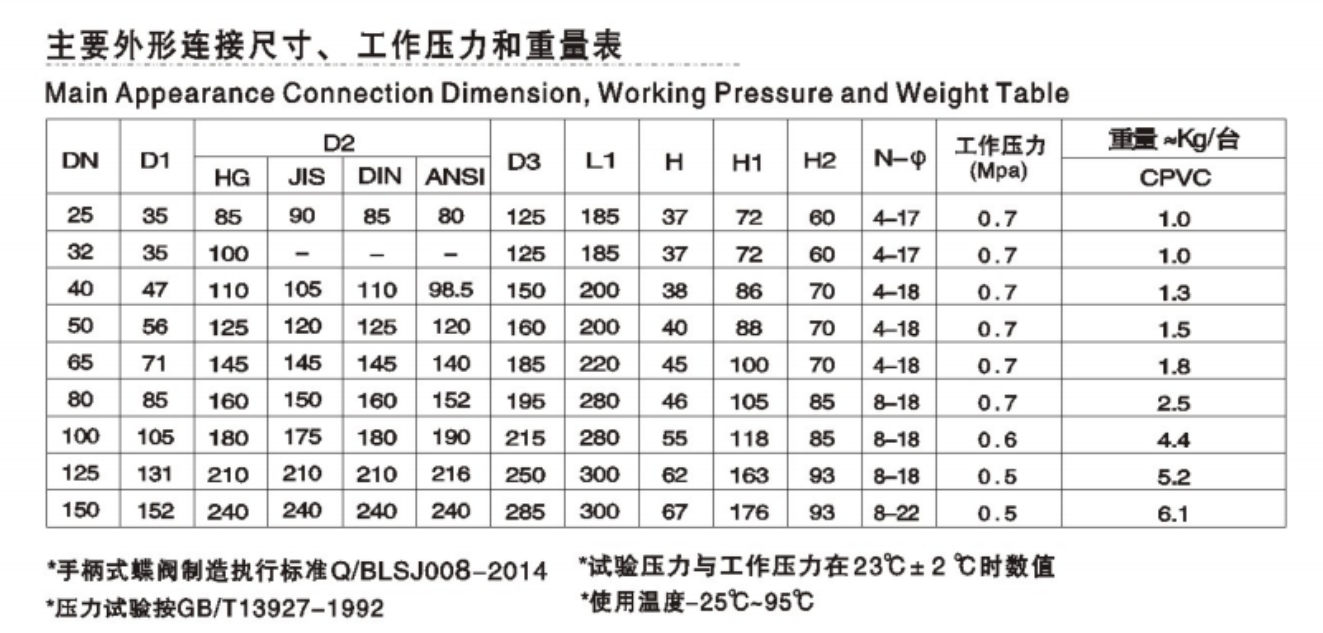

三、技術參數

項目 參數說明

公稱通徑（DN） DN50 ~ DN300

公稱壓力（PN） 0.6MPa ~ 1.0MPa

連接标準 JIS、DIN、ANSI、GB（可選）

适用介質 水、酸堿溶液、氣體、有機溶劑

認證标準 FDA（可選衛生級）、ISO 9001

四、應用場景

化工行業：酸洗生産線、化學試劑輸送管道。

水處理系統：純水、廢水處理，耐氯離子腐蝕。

食品醫藥：衛生級型号符合GMP标準，用于無菌流體控制。

半導體行業：超純水系統，避免金屬離子污染。

五、選型建議

按介質選密封材料：

EPDM：耐弱酸、堿、熱水（≤95℃）。

FPM（氟橡膠）：耐強酸、油類介質。

PTFE：超強耐腐蝕，适合高純度流體。

按空間選型号：

空間受限場景優先選對夾式，需頻繁拆卸可選法蘭式。

按壓力選結構：

低壓系統（≤0.6MPa）選中心線蝶閥，高壓（≥1.0MPa）選雙偏心設計。

六、與金屬蝶閥對比

對比項 CPVC對夾蝶閥 金屬蝶閥（如不鏽鋼）

重量 輕（安裝便捷） 重（需額外支撐）

耐腐蝕性 優（耐酸堿、氯離子） 一般（依賴塗層或材質）

成本 低（材料+維護成本） 高（尤其不鏽鋼型号）

适用介質 腐蝕性液體/氣體 水、蒸汽、非腐蝕性介質

七、維護與注意事項

安裝要求：

确保管道法蘭平行對齊，避免閥體受力變形。

禁用電焊、明火靠近閥門，防止CPVC材質受熱軟化。

日常維護：

定期檢查密封圈磨損情況，EPDM閥座建議2-3年更換。

避免長時間超壓或超溫運行。

八、制造商推薦（上海蓋球閥門）

上海蓋球閥門當前主打金屬材質蝶閥，若需對夾式CPVC蝶閥，可采取以下方案：

1️⃣ 定制服務：直接聯系廠家（官網/電話021-51879080）咨詢CPVC材質閥門的定制可行性。

2️⃣ 組合方案：采用上海蓋球的電動執行器 + 第三方CPVC閥體，兼顧驅動性能與耐腐蝕需求。
